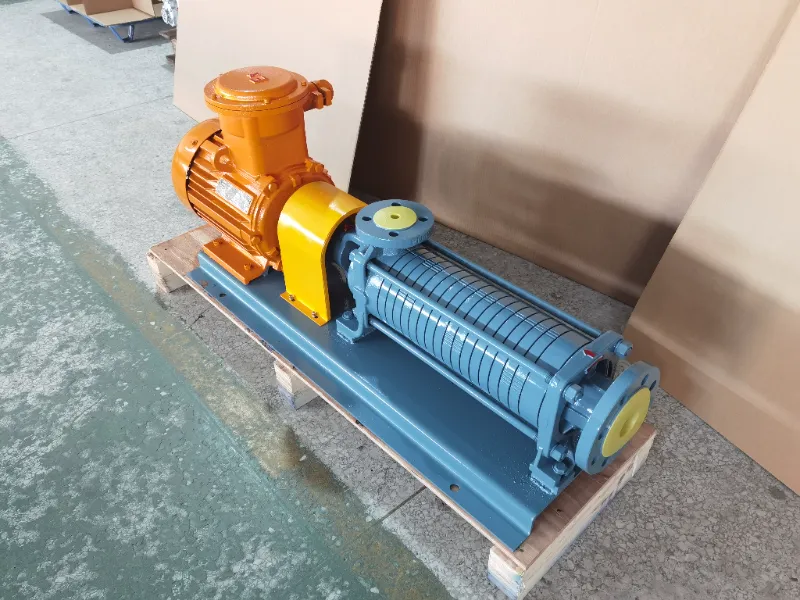

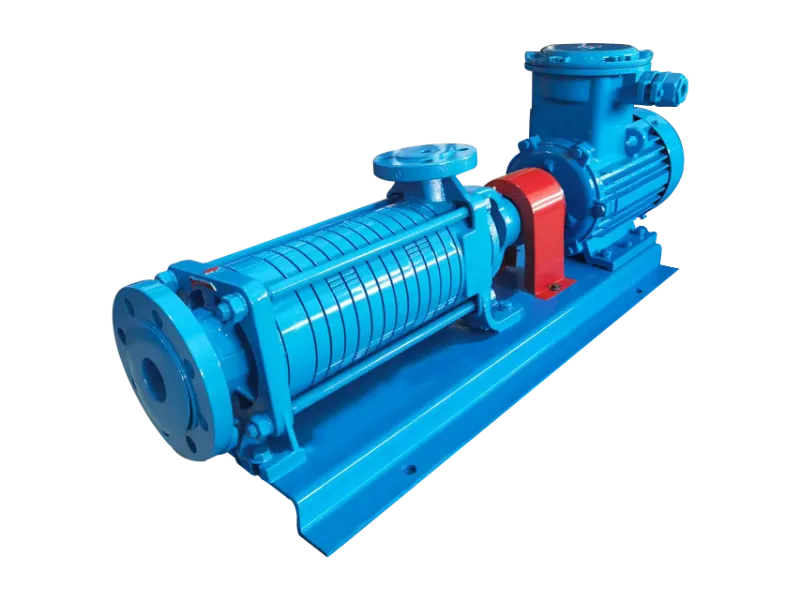

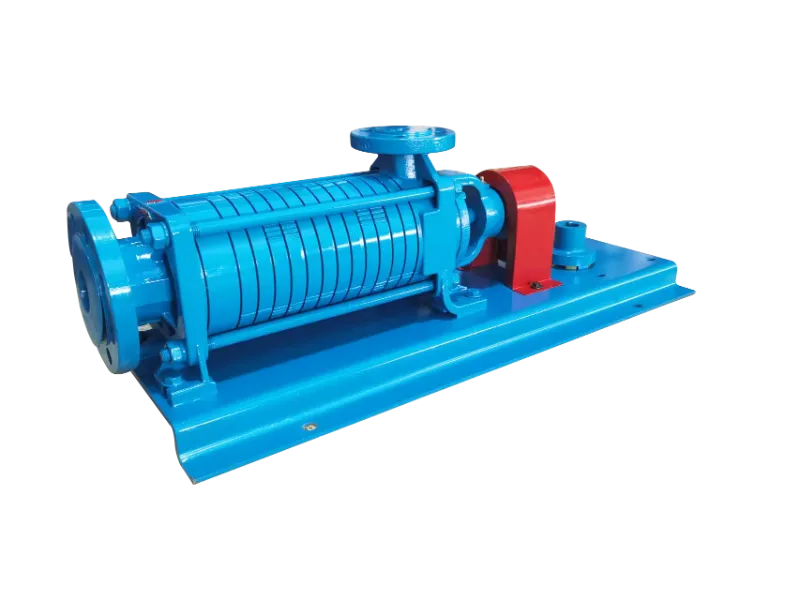

Φυγοκεντρική αντλία LPG 6 σταδίων

Αυτή η πολυβάθμια αντλία LPG είναι μια φυγοκεντρική αντλία καναλιού ροής με οριζόντια σχεδίαση 6 σταδίων. Υιοθετεί μηχανικό σφράγισμα χωρίς εξωτερική ψύξη. Εξοπλισμένη με έναν στρόβιλο προσυμπίεσης στο άκρο αναρρόφησης, αυτή η φυγόκεντρη αντλία 6 σταδίων Lpg αποδίδει καλά σε συνθήκες χαμηλού NPSH, προσφέροντας υψηλή παροχή και υψηλή πίεση. Χειρίζεται διάφορα μέσα, όπως υγραέριο, κηροζίνη, ντίζελ και άλλα ελαφριά λιπαντικά.

Η παράμετρος είναι η εξής.

Δομή προϊόντος

Αυτή η φυγοκεντρική αντλία 6 σταδίων Lpg αποτελείται από τέσσερα κύρια τμήματα: υποστήριξη, μετάδοση κίνησης, ρουλεμάν και στεγανοποιήσεις. Το τμήμα στήριξης περιλαμβάνει το πλαίσιο στήριξης εισόδου, το πλαίσιο στήριξης εξόδου, το συγκρότημα χιτωνίου μπροστινού πτερυγίου οδηγού, το διάφραγμα πτερυγίου οδηγού, το συγκρότημα χιτωνίου πτερυγίου οδηγού, τον σύνδεσμο εξόδου, το κάλυμμα και το περίβλημα του ρουλεμάν – ασφαλισμένο με μπουλόνια σύνδεσης που σφίγγουν όλα τα στάδια μεταξύ τους για να σχηματίσουν τον θάλαμο εργασίας. Το τμήμα κίνησης αποτελείται από τον άξονα, την πτερωτή μπροστινής βαθμίδας, τη χάλκινη πτερωτή και το παράλληλο κλειδί. Τα ρουλεμάν περιλαμβάνουν μπροστινά ρουλεμάν μανίκι πτερυγίων οδηγών, ρουλεμάν χιτώνιο πτερυγίων οδηγού και ρουλεμάν κύλισης. Οι σφραγίδες αποτελούνται από δακτυλίους Ο και μηχανικές σφραγίδες.

Αρχή Εργασίας

Αυτή η φυγόκεντρη αντλία 6 σταδίων Lpg λειτουργεί με την αρχή της φυγόκεντρης δύναμης. Τα πτερύγια της πτερωτής υψηλής ταχύτητας περιστρέφουν το υγρό και το ρίχνουν προς τα έξω, δημιουργώντας ροή. Πριν από την εκκίνηση, η αντλία και οι σωληνώσεις πρέπει να γεμίσουν πλήρως με υγρό για να δημιουργηθεί μια κατάσταση κενού. Καθώς η πτερωτή περιστρέφεται, το υγρό εκτοξεύεται προς τα έξω με φυγόκεντρη δύναμη, δημιουργώντας μια ζώνη χαμηλής πίεσης στο κέντρο της πτερωτής. Η ατμοσφαιρική ή υδραυλική πίεση ωθεί στη συνέχεια περισσότερο υγρό από την πηγή στην αντλία, επιτρέποντας τη συνεχή μεταφορά.

Εφαρμογές

Αυτή η φυγοκεντρική αντλία LPG 6 σταδίων είναι κατάλληλη για πλήρωση κυλίνδρων, άντληση υγραερίου από υπέργειες δεξαμενές αποθήκευσης και φόρτωση και εκφόρτωση βυτιοφόρων. Χειρίζεται μέσα όπως υγραέριο, κηροζίνη, ντίζελ και παρόμοιους ελαφρούς υδρογονάνθρακες.

Προφυλάξεις

Πρέπει να εγκατασταθεί ένα φίλτρο 100 mesh ή λεπτότερο στην είσοδο της αντλίας.

Η αντλία πρέπει να ασταρωθεί πριν από την εκκίνηση – γεμίστε με υγρό και διώξτε όλο τον αέρα για να αποφύγετε την ξηρή λειτουργία.

Ελέγξτε την κατεύθυνση περιστροφής του κινητήρα πριν από την εκκίνηση.

Αποφύγετε την παρατεταμένη λειτουργία με κλειστή τη βαλβίδα εκκένωσης.

FAQ

Ε1: Γιατί η αντλία δεν λειτουργεί;

A1: Ελέγξτε τον κινητήρα και ελέγξτε για εμπλοκή (ξένα αντικείμενα ή μη ισορροπημένα μπουλόνια σύνδεσης).

Ε2: Γιατί η αντλία δονείται έντονα;

A2: Ελέγξτε την ευθυγράμμιση – επαληθεύστε τη συνοχή των παξιμαδιών στερέωσης και του κεντρικού ύψους.

Ε3: Πώς να διορθώσετε τη διαρροή;

A3: Ελέγξτε τη μηχανική τσιμούχα (βλάβη ή λανθασμένο ύψος – τυπικό 2,5 mm±0,5 mm) και επιθεωρήστε τους δακτυλίους O.
