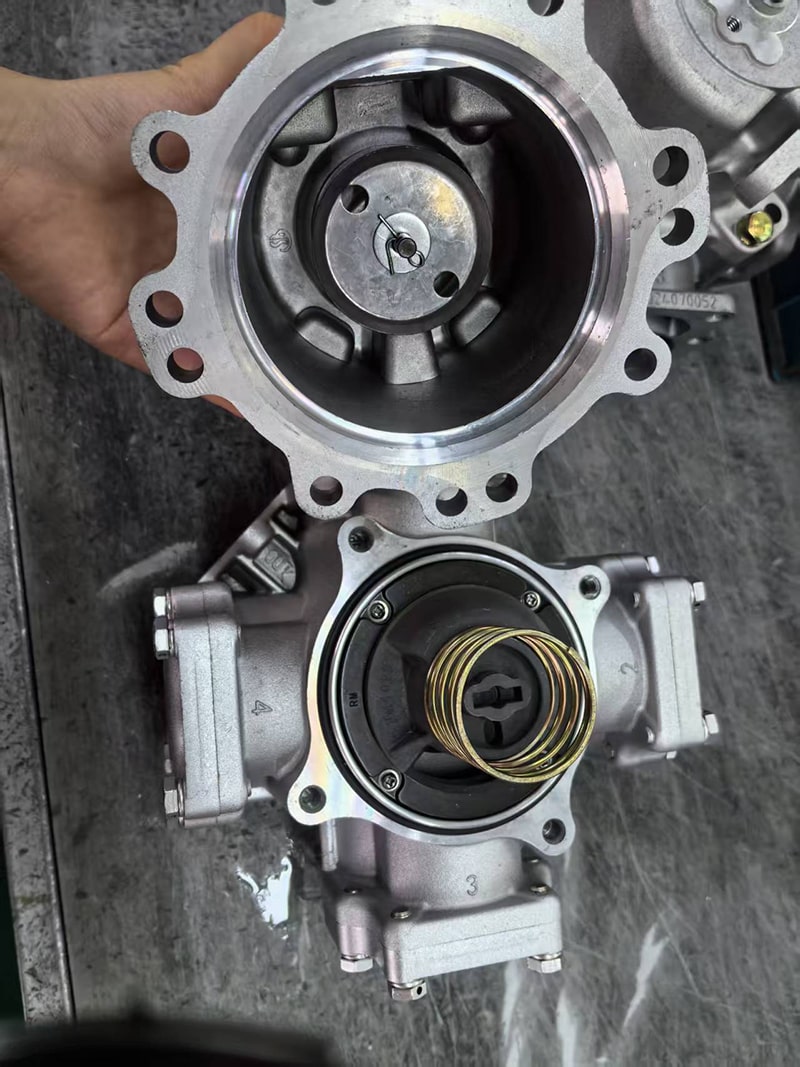

A μετρητής ροής διανομέα καυσίμουείναι ένα όργανο που χρησιμοποιείται για τη μέτρηση της ροής υγρού καυσίμου. Χρησιμοποιεί την επίδραση αντίστασης ή διέγερσης ροής του υγρού καυσίμου στον μετρητή ροής όταν ρέει μέσω του μετρητή ροής για να μετρήσει τη ροή. Σχετικά με τη μηχανική κίνηση των πτερυγίων, των εμβόλων ή των γραναζιών, ο ρυθμός ροής μετατρέπεται στον αριθμό των περιστροφών μέσω μηχανικής μετάδοσης και ο όγκος τελικά υπολογίζεται.
Πριν από τη χρήση του μετρητή ροής, πρέπει να προετοιμαστείτε πρώτα, συμπεριλαμβανομένης της αγοράς του μετρητή ροής, επιλέγοντας το κατάλληλο εύρος μέτρησης και εύρος, προετοιμάζοντας σπείρωμα αρθρώσεις, δακτυλίους σφράγισης και σωλήνες κλπ.
1. Προσδιορίστε τη θέση εγκατάστασης του μετρητή ροής καυσίμου, γενικά κοντά στη δεξαμενή λαδιού ή στον αγωγό λαδιού.
2. Ελέγξτε εάν υπάρχουν άλλοι σωλήνες ή εξαρτήματα γύρω από τη θέση εγκατάστασης. Αν ναι, κρατήστε μια ορισμένη απόσταση για να αποφύγετε την αμοιβαία παρεμβολή.
3. Συνδέστε το μετρητή ροής στον αγωγό του φορτηγού λαδιού και δώστε προσοχή στην αδιάβροχη σφραγίδα της θύρας σύνδεσης.
4. Σύμφωνα με τις οδηγίες καλωδίωσης του μετρητή ροής βενζίνης, συνδέστε σωστά το καλώδιο τροφοδοσίας και τη γραμμή σήματος.
5. Στο λογισμικό εντοπισμού σφαλμάτων του μετρητή ροής, ρυθμίστε και βαθμονομήστε τις παραμέτρους για να εξασφαλίσετε την ακρίβεια των αποτελεσμάτων μέτρησης.
Τοποθέτηση και κατεύθυνση

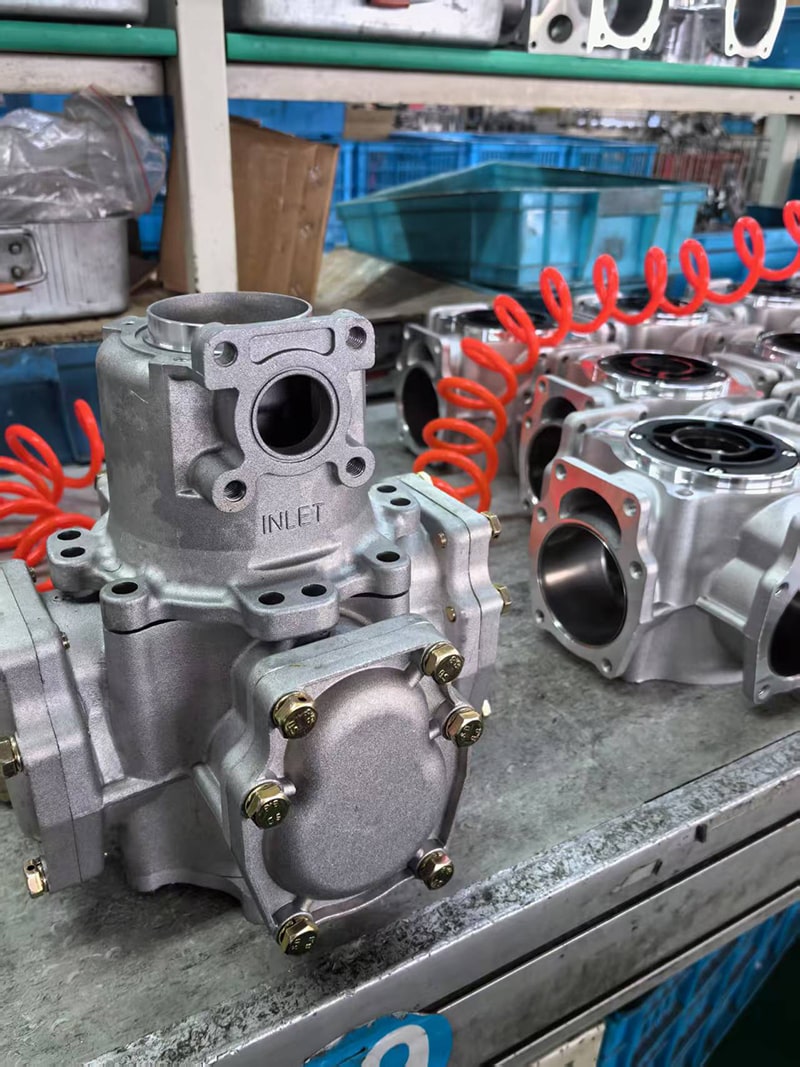

1. Παραβλέψτε το βέλος κατεύθυνσης ροής στομετρητής ροής καυσίμουΣώμα για να εξασφαλιστεί ότι η κατεύθυνση εγκατάστασης είναι σύμφωνη με την κατεύθυνση ροής λαδιού.
2. Η τοπική εγκατάσταση είναι καλύτερη. Εάν απαιτείται κατακόρυφη εγκατάσταση, ανατρέξτε στη γωνία κλίσης που επιτρέπεται στο εγχειρίδιο.
Σύνδεση αγωγού
1. Συνυπάρξτε τα σπειρώματα εισόδου και εξόδου και τυλίξτε την ταινία στεγανοποίησης (3-4 στροφές) για να αποτρέψετε την είσοδο της ταινίας στο εσωτερικό τοίχωμα του σωλήνα.
2. Ενεργοποιητική σύσφιξη της διασύνδεσης με το χέρι και στη συνέχεια κλειδώστε το με ένα κλειδί (αποφύγετε την υπερβολική διέγερση για να προκαλέσετε σπάσιμο του κελύφους).
Ηλεκτρική σύνδεση
1. Συνδέστε τη γραμμή σήματος παλμού στην κεντρική πλακέτα ελέγχου σύμφωνα με το διάγραμμα καλωδίωσης για να βεβαιωθείτε ότι το στρώμα θωράκισης είναι καλά γειωμένο.
2. Ελέγξτε την αδιάβροχη απόδοση του βύσματος για να αποφύγετε την εισβολή του κυκλώματος.
1 Ανοίξτε τη βαλβίδα αγωγού και ξεκινήστε το υγρό και δώστε προσοχή στη σταδιακή προσαρμογή του μεγέθους του διακόπτη για να αποφύγετε υπερβολικό.
2. Δοκιμάστε διαφορετικούς ρυθμούς ροής για να προσδιορίσετε το καλύτερο εύρος μέτρησης και εύρος.
3. Απευθυνόμενες παράμετροι όπως η ευαισθησία και η ακρίβεια του δείκτη ή του καταγραφέα.
Δοκιμή σφράγισης
Αφού ενεργοποιήσετε την αντλία λαδιού, ελέγξτε αν κάθε διεπαφή διαρρέει και αντικαταστήστε τη σφραγίδα εάν είναι απαραίτητο.
Δοκιμή στατικής πίεσης: Κλείστε τη βαλβίδα εξόδου και παρατηρήστε εάν ο μετρητής πίεσης είναι σταθερό (δεν διατηρεί πτώση πίεσης για 15 λεπτά).
Βαθμονόμηση μέτρησης
Χρησιμοποιήστε ένα τυποποιημένο όργανο μέτρησης (όπως ένας κύλινδρος μέτρησης μέτρησης 20L) για πραγματική βαθμονόμηση υγρού.
Ρυθμίστε τον συντελεστή παλμών στον κύριο πίνακα για να διασφαλίσετε ότι το σφάλμα ένδειξης είναι εντός ± 0,3% (ανατρέξτε στους κανονισμούς επαλήθευσης JJG 443-2015).
Διαμόρφωση λογισμικού
Εισαγάγετε τις παραμέτρους μετρητή ροής βενζίνης (όπως παλμούς/L, τύπος λαδιού) μέσω του πίνακα ελέγχου.
Εκτελέστε το πρόγραμμα αυτοελέγχου για να ελέγξετε τις ανωμαλίες των αισθητήρων ή την παρεμβολή σήματος.
1. Όταν χρησιμοποιείτε τον μετρητή ροής, αποφύγετε τη ροή υψηλής ταχύτητας ή την υπερβολική δόνηση για να αποφύγετε σφάλματα ή ζημιές.
2. Καθαρίστε και διατηρήστε τομετρητής ροής καυσίμουτακτικά για να εξασφαλίσει την κανονική του λειτουργία.
3. Παρέχετε προσοχή στην ασφάλεια κατά τη διάρκεια της λειτουργίας για να αποφύγετε κινδύνους όπως ηλεκτροπληξία, κλίμακα και χημική δηλητηρίαση.
4. Μετά την εγκατάσταση, απαιτείται πραγματική δοκιμή λειτουργίας για να παρατηρηθεί εάν η έξοδος του μετρητή ροής είναι ακριβής και εάν η εγκατάσταση είναι σταθερή.
5. Εάν απαιτείται μακροπρόθεσμη αποθήκευση, πρέπει να εισαχθεί ένα ορισμένο ποσό μέσου καθαρισμού στον μετρητή ροής για να αποφευχθεί η σκουριά και η διάβρωση των εσωτερικών τμημάτων που επηρεάζουν τη διάρκεια ζωής.
6. Η συντήρηση, πρέπει να δοθεί προσοχή στους κύκλους και τις μεθόδους συντήρησης και τα εξαρτήματα συντήρησης πρέπει να καθαρίζονται και να αντικατασταθούν εγκαίρως.
Αντι-στατικά μέτρα: Χρησιμοποιήστε εργαλεία απόδειξης έκρηξης κατά τη διάρκεια της εγκατάστασης και συνδέστε το καλώδιο γείωσης για να εξαλείψετε τη στατική ηλεκτρική ενέργεια.
Αποφύγετε το ρελαντί: Πριν ξεκινήσετε το μηχάνημα για πρώτη φορά, βεβαιωθείτε ότι ο αγωγός είναι γεμάτος με λάδι για να αποφευχθεί η ξηρή άλεση του πτερυγίου του μετρητή ροής.
Τακτική συντήρηση: Καθαρίστε το φίλτρο κάθε έξι μήνες και ελέγξτε τη φθορά του πτερυγίου. Ελέγξτε την ελαστικότητα της σφραγίδας σε ακραίες θερμοκρασίες για να αποτρέψετε τη χαμηλή θερμοκρασία εύθραυστη ρωγμή ή τη γήρανση υψηλής θερμοκρασίας.
1. Μεγάλο σφάλμα: Ελέγξτε για μπλοκαρίσματα φίλτρου, παρεμβολή με πτερύγια ή παρεμβολή σήματος.
2. Έξοδος σήματος: Ελέγξτε την τάση τροφοδοσίας και αν τα ακροδέκτες καλωδίωσης είναι χαλαρά.
3. Abnormal Sound/Cingration: Ελέγξτε για σπηλαίωση ή ανεπαρκή υποστήριξη σωλήνων.
Εν ολίγοις, ο μετρητής ροής είναι ένα πολύ πρακτικό μέσο που μπορεί να μετρήσει με ακρίβεια τη ροή των υγρών και να παρέχει σημαντική τεχνική υποστήριξη για τη βιομηχανική παραγωγή, την προστασία του περιβάλλοντος και άλλους τομείς. Ελπίζω ότι αυτό το άρθρο μπορεί να σας βοηθήσει να κατανοήσετε τις βασικές αρχές και τη χρήση των μετρητών ροής και να παρέχετε βοήθεια για την εργασία σας.
