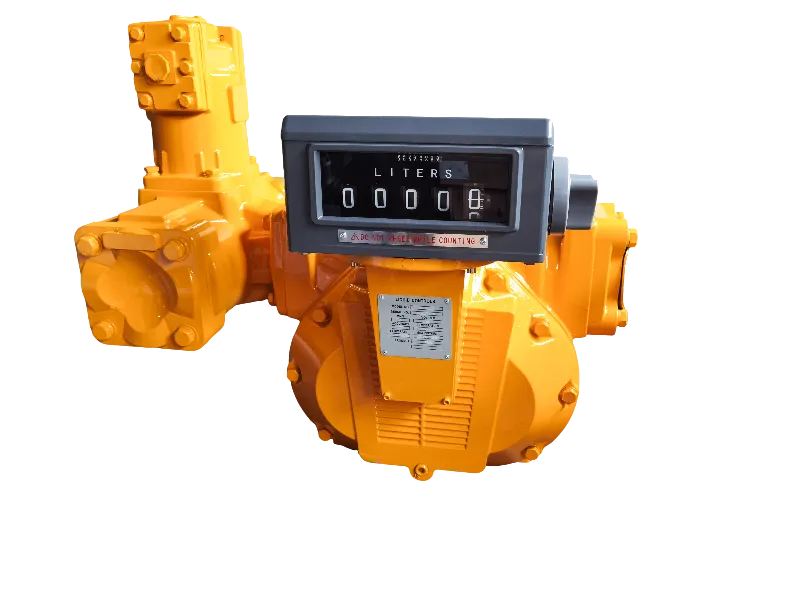

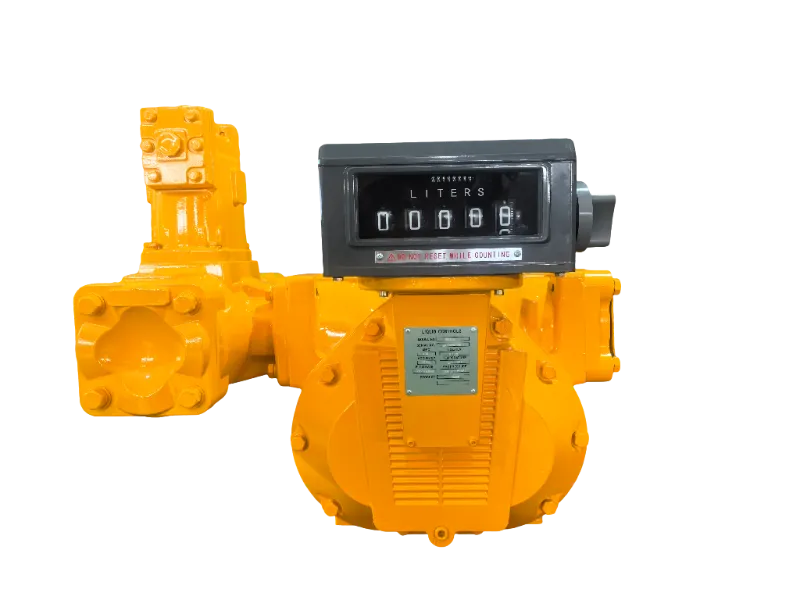

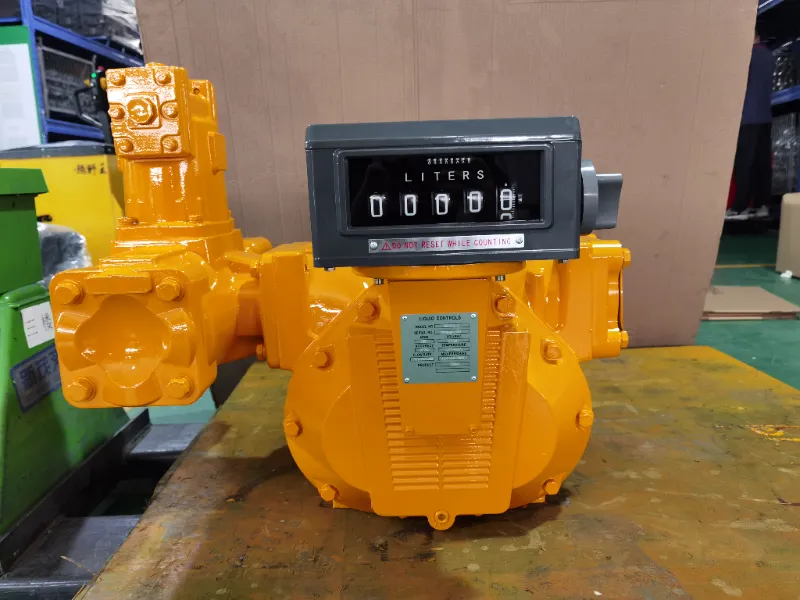

Μετρητής ροής υγρού ελέγχου 4 ιντσών

Το σύστημα ελέγχου ροής αγωγών της σειράς M είναι μια λύση μέτρησης σχεδιασμένη για αγωγούς ανεφοδιασμού και μεταφοράς καυσίμου υψηλής ροής. Αυτός ο μετρητής ροής υγρού 4 ιντσών διαθέτει συμπαγή δομή, εύκολη λειτουργία, απλή συντήρηση, αξιόπιστη απόδοση και μοντέρνα εμφάνιση. Είναι κατάλληλο για κηροζίνη, ντίζελ, βενζίνη και μικτά καύσιμα.

Αυτός ο μετρητής ροής περιέχει έναν θάλαμο υγρού με έναν εμποδιστικό άξονα και δύο άξονες μετατόπισης που περιστρέφονται σε συγχρονισμό με τα αντίστοιχα γρανάζια. Το υγρό εισέρχεται στον θάλαμο, ο εμποδιστικός άξονας περιστρέφεται υπό πίεση, οι δύο άξονες μετατόπισης ακολουθούν και το υγρό διέρχεται στην έξοδο - μετατρέποντας τη γραμμική ροή σε περιστροφική κίνηση. Ο μετρητής ροής υγρού ελέγχου 4 ιντσών μετρά τη ροή με βάση την παρεμπόδιση της περιστροφής του άξονα, που μεταδίδεται μέσω μετρητή ή σήματος παλμού σε τερματικό υπολογιστή.

Η παράμετρος είναι η εξής.

Δομή

Αυτός ο μετρητής ροής υγρού 4 ιντσών αποτελείται από ένα θάλαμο υγρού, έναν άξονα παρεμπόδισης, τους άξονες μετατόπισης, τα σύγχρονα γρανάζια και τη συσκευή μετρητή ή παλμικής εξόδου. Ο εμποδιστικός άξονας και οι δύο άξονες μετατόπισης λειτουργούν μαζί εντός του θαλάμου υγρού, επιτυγχάνοντας ακριβή μέτρηση μέσω συγχρονισμένης περιστροφής του γραναζιού.

Χαρακτηριστικό

Ο μετρητής ροής υγρού 4 ιντσών διαθέτει συμπαγή και στιβαρή δομή που εξασφαλίζει εύκολη λειτουργία και απλή συντήρηση, ενώ παρέχει ασφαλή και αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα τροφοδοσίας καυσίμου. Ο μοναδικός σχεδιασμός του άξονα παρεμπόδισης και μετατόπισης μετατρέπει τη γραμμική ροή ρευστού σε περιστροφική κίνηση, επιτρέποντας μετρήσεις υψηλής ακρίβειας σε ένα ευρύ φάσμα ρυθμών ροής. Ο μετρητής είναι ειδικά κατάλληλος για εφαρμογές ανεφοδιασμού υψηλής ροής και μέτρησης αγωγών, με μοντέρνα εμφάνιση που συμπληρώνει προηγμένα συστήματα διαχείρισης καυσίμου. Επιπλέον, προσφέρει προαιρετική έξοδο μετρητή ή παλμού για απρόσκοπτη συλλογή δεδομένων και ενσωμάτωση με υπάρχοντα συστήματα ελέγχου.

Εφαρμογές

Μέτρηση φόρτωσης και εκφόρτωσης καυσίμου σε διυλιστήρια και μονάδες επεξεργασίας

Μέτρηση μεταφοράς βυτιοφόρων και βυτιοφόρων υγραερίου

Διανομή βαρέων καυσίμων για μεγάλα φορτηγά και αεροσκάφη.

Συνθήκες εγκατάστασης και λειτουργίας

 Ο μετρητής ροής υγρού 4 ιντσών πρέπει να συμμορφώνεται με όλα τα πρότυπα ασφάλειας, εξαερισμού, πυροπροστασίας και ηλεκτρικού ρεύματος. Οι σωληνώσεις πρέπει να καθαρίζονται πριν την εγκατάσταση. Τοποθετήστε το μετρητή σε μια σταθερή πλατφόρμα —όχι απευθείας στις σωληνώσεις— για να αποφύγετε την παραμόρφωση από τη θερμική διαστολή ή την καταπόνηση της φλάντζας. Τοποθετήστε ένα φίλτρο ανάντη και έναν κατακόρυφο εξολκέα αέρα στην είσοδο εάν χρειάζεται. Κατά την εκκίνηση, γεμίστε αργά το μετρητή για να αφαιρέσετε τον αέρα, κρατήστε τη βαλβίδα εξόδου κλειστή μέχρι να περιστραφεί ο μετρητής και μετά ανοίξτε πλήρως αφού περάσει το υγρό. Ποτέ μην στεγνώνετε το μετρητή για πάνω από πέντε λεπτά. παραμείνετε εντός της ονομαστικής περιοχής ροής. Αποτρέψτε την υδραυλική κρούση και τη θερμική διαστολή με τους κατάλληλους ρυθμούς κλεισίματος βαλβίδων και τις λειτουργικές ανακουφιστικές βαλβίδες. Μη χρησιμοποιείτε το μετρητή όταν υπάρχει αέρας, φυσαλίδες ή ατμοί στη διαδρομή ροής.

FAQ

Ε1: Η κατεύθυνση ροής επηρεάζει τον μετρητή;

Α1: Ναι. Η κατεύθυνση ροής επηρεάζει την ακρίβεια της μέτρησης. Αντιστρέψτε το γρανάζι μετάδοσης κίνησης εάν απαιτείται όπισθεν μέτρηση.

Ε2: Ποια είναι η ελάχιστη ποσότητα παραγγελίας;

A2: Το MOQ είναι 1 μονάδα.

Ε3: Ποιες επιλογές συσκευασίας είναι διαθέσιμες;

A3: Ξύλινες θήκες και χαρτοκιβώτια είναι και τα δύο διαθέσιμα – μπορείτε να επιλέξετε ανάλογα με τις προτιμήσεις σας.
